Fils

Les fils (ou liens) connectent les blocs entre eux pour créer des relations.

Flux de programme

Les liens connectent le port de sortie d’un bloc au port d’entrée d’un autre bloc.

Création de fils

1. Cliquez sur le port de sortie seq du noeud Number Sequence.

2. Lorsque vous déplacez la souris vers un autre port, le fil est en pointillés.

3. Cliquez sur le port d'entrée y de Point.ByCoordinates pour terminer la connexion.

Il est possible d'avoir une fonctionnalité supplémentaire en bougeant plusieurs liens en même temps comme décrit ci-après : http://dynamobim.org/dynamo-1-3-release/

Prévisualisation des liens

1. Fil par défaut

2. Fil en surbrillance

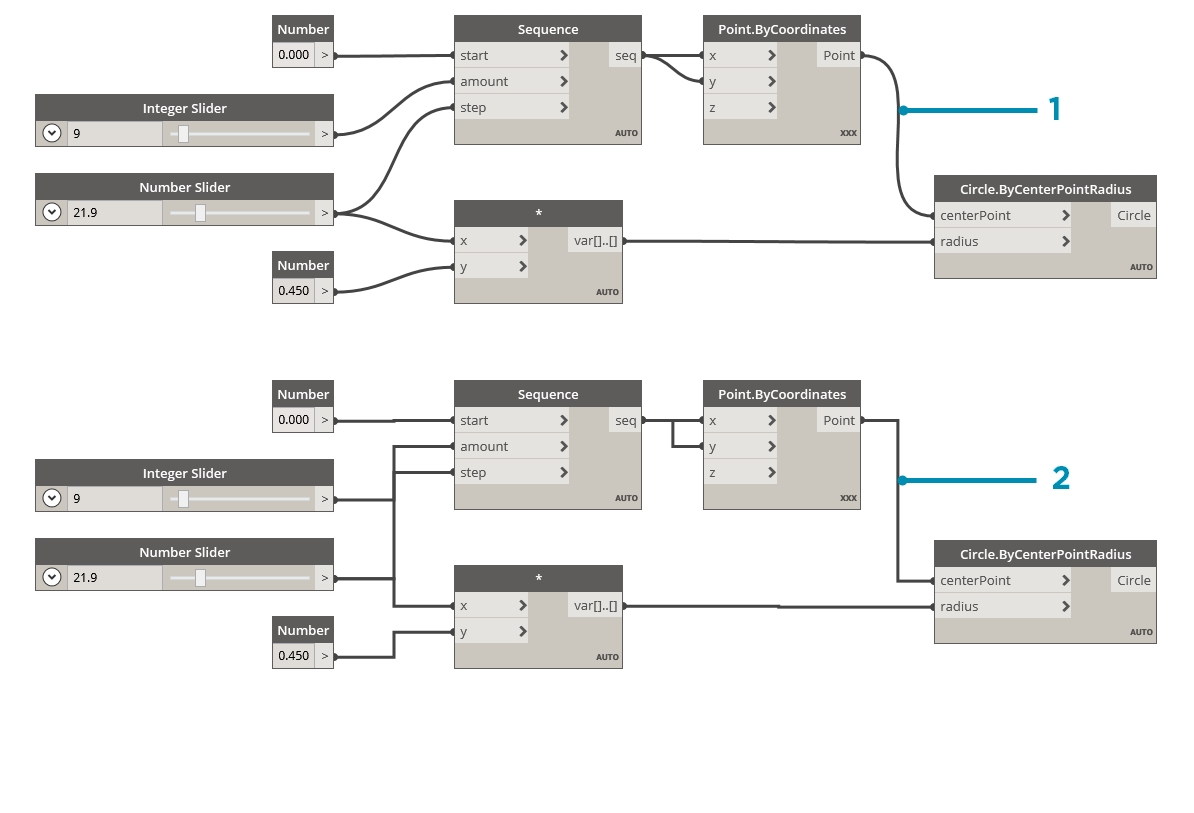

Dynamo nous permet également de personnaliser l’apparence de nos fils dans l’espace de travail grâce au menu Affichage / Connecteurs / Types de connecteurs. Ici, nous pouvons basculer entre Courbes ou Polylines ou les désactiver tous avec Afficher les connecteurs.

1. Type de connecteur : courbes

2. Type de connecteur : polylignes

Plus de détails sur Dynamo Primer...
